Несколько лет назад мы написали небольшой обзор DWDM от Ekinops. Недавно к нам в руки попало "железо" от Orion Lambda и мы решили провести его тестирование в схожих лабораторных условиях.

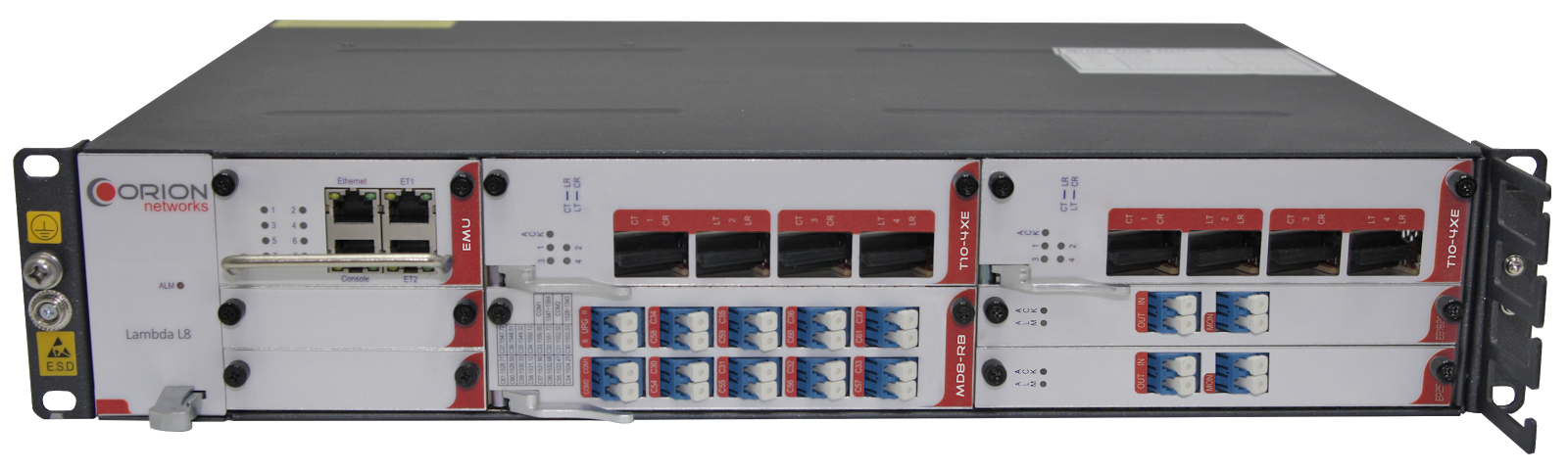

Первое, что нам бросилось в глаза, это бОльшая плотность портов:

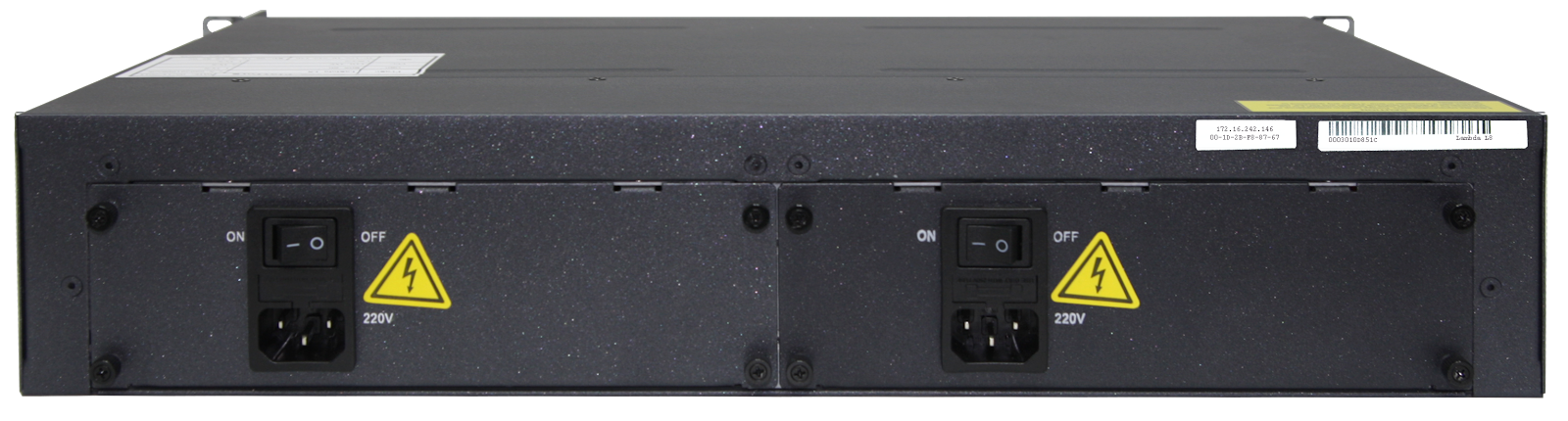

В 2U-шасси 8 слотов для установки сервисных карт (у Ekinops было всего 5), а также отдельный слот для менеджмента. Под ним 2 слота для установки блоков питания DC. У нас вариант с 2xAC, они расположены сзади:
При таком варианте глубина шасси увеличивается с 240 мм до 310 мм.
В нашей конфигурации используются:

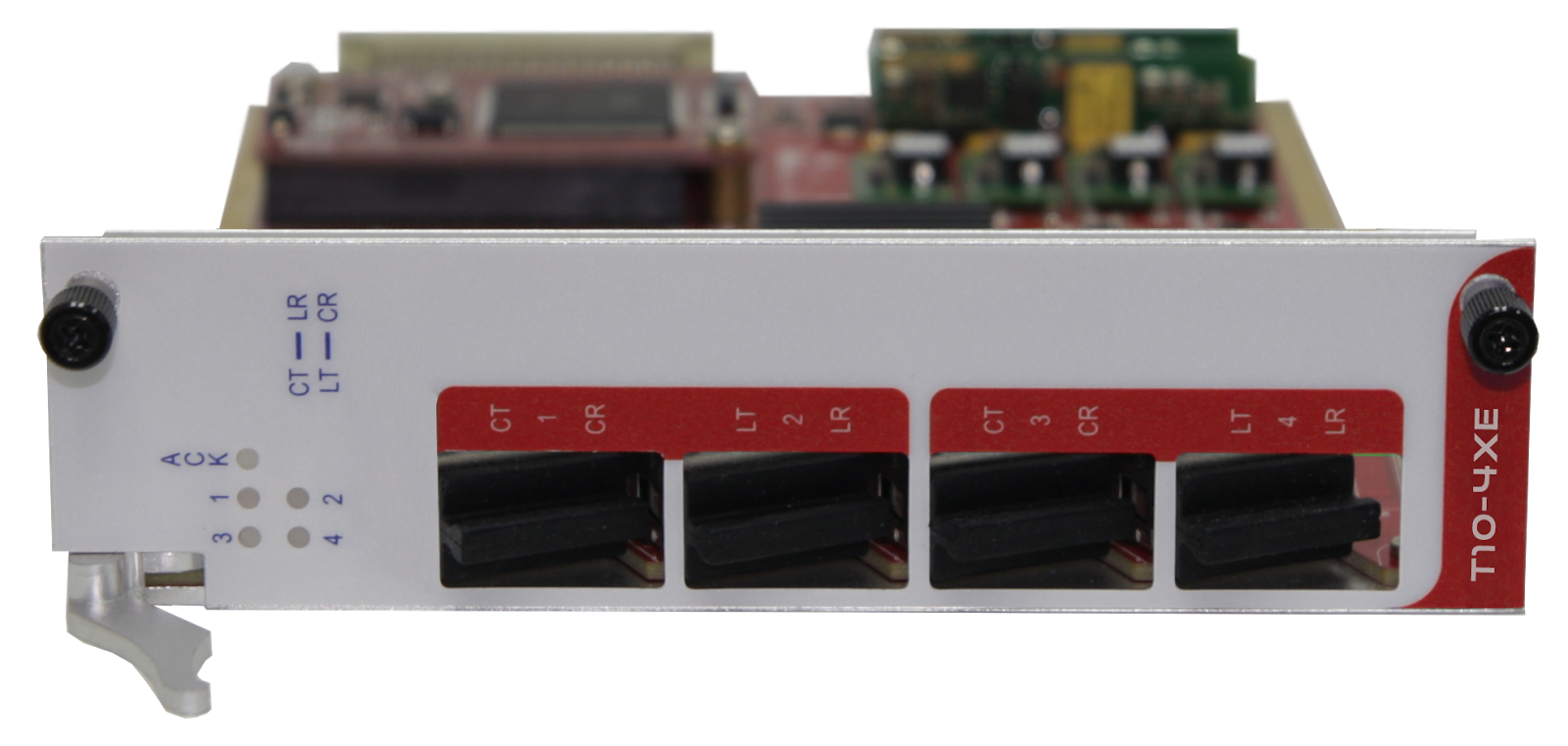

1. 10G Dual-транспондеры (2x10GE клиентских порта и 2x10GE линейных порта) с поддержкой EFEC, который дает выигрыш в OSNR ~ 9-10дБ, позволяя тем самым значительно увеличить расстояние между регенераторами.
Также, как и у Ekinops, такой транспондер занимает 2 слота, но у Orion используются сменные XFP-трансиверы, причем без программного ограничения на использование сторонних производителей, что, на наш взгляд, является также большим плюсом. При выходе трансивера из строя, не придется менять транспондер целиком, плюс можно поэкспериментировать с китайскими DWDM XFP.
Мы будем использовать, как всегда, SNR XFP.
2. EDFA-карты занимают 1 слот, мы будем использовать booster + pre-amp. Причем, у производителя в линейке есть как бюджетные усилители FGA (с фиксированным коэффициентом усиления), так и более дорогие VGA (с переменным Gain). Нам было интересно проверить именно бюджетную линейку:

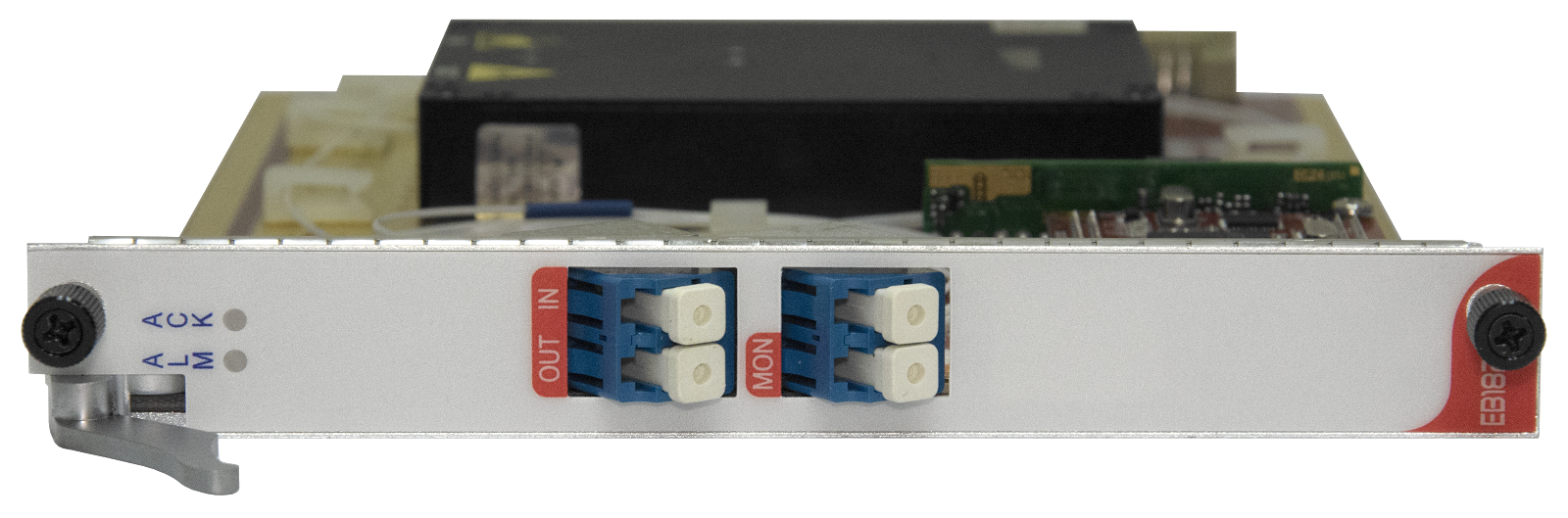

EB1820 - booster с коэффициентом усиления 18дБ и максимальной выходной мощностью 20dBm

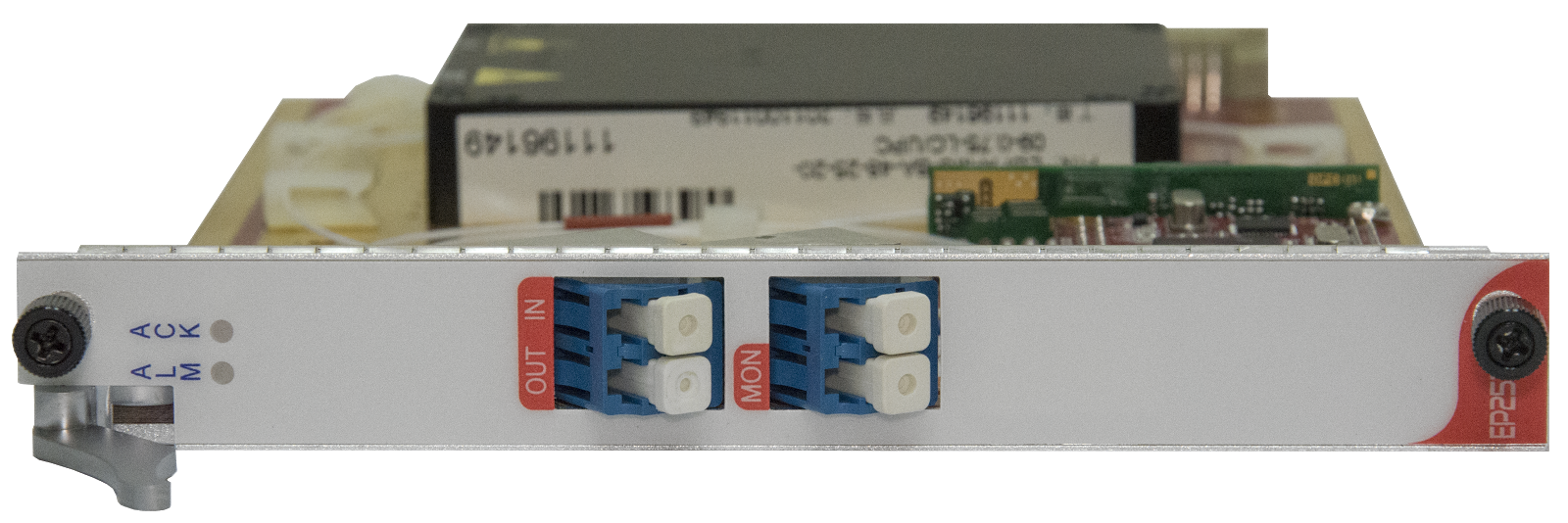

EP2520 - pre-amp с коэффициентом усиления 25дБ и максимальной выходной мощностью 20dBm.

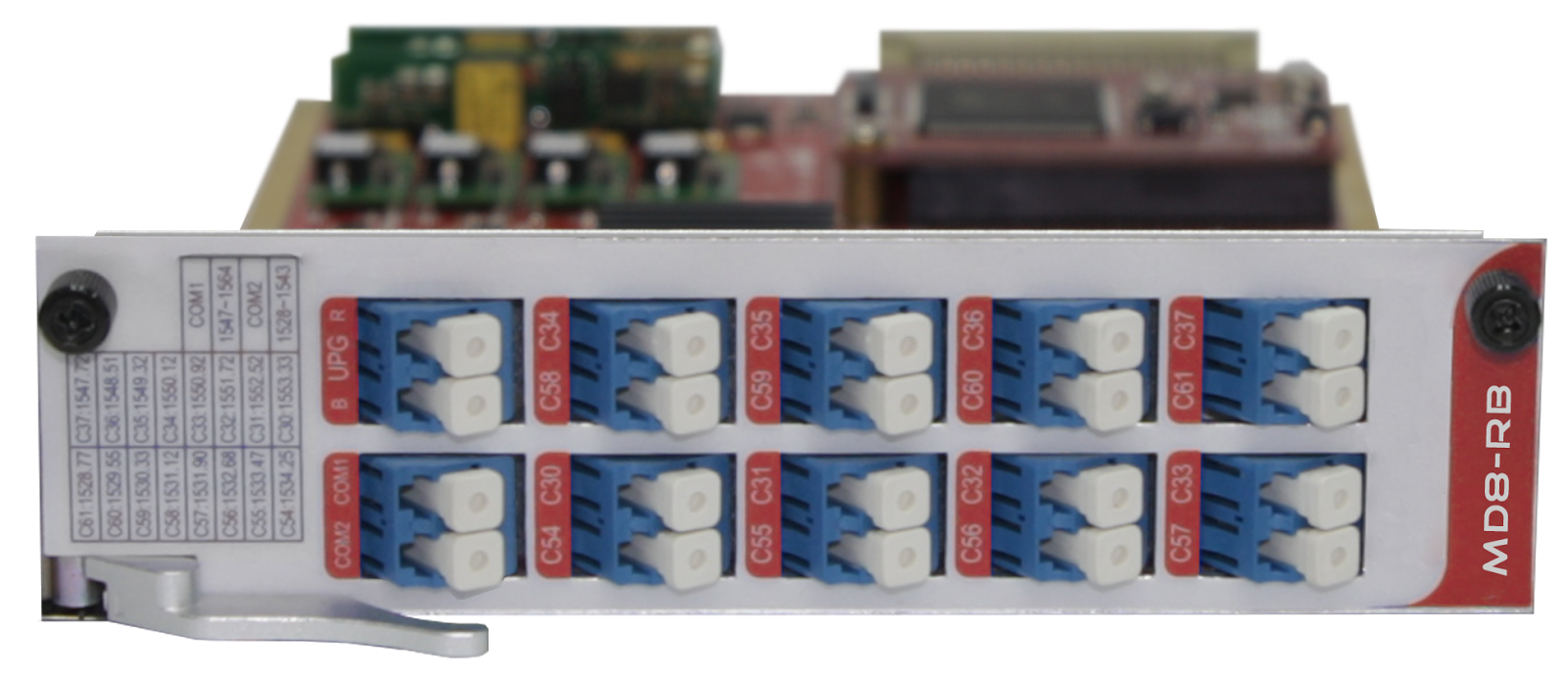

в исполнении для установки в шасси. Есть вариант и в 1RU 19"-исполнении для установки в стойку. Из плюсов таких MUX/DMUX: виден в мониторинге, не требует дополнительный 1U в стойке. Из минусов - занимает два активных слота в шасси. Каналы выбраны из диапазонов Red/Blue для возможности использования в схеме по 1 волокну.
4. Management card имеет несколько медных интерфейсов (RJ45), управление и мониторинг осуществляется по Telnet и SNMP.
5. Компенсаторы дисперсии на 100км и Blue/Red-сплиттеры используем SNR, т.к. данных компонентов от Orion, к сожалению, в наличии нет.

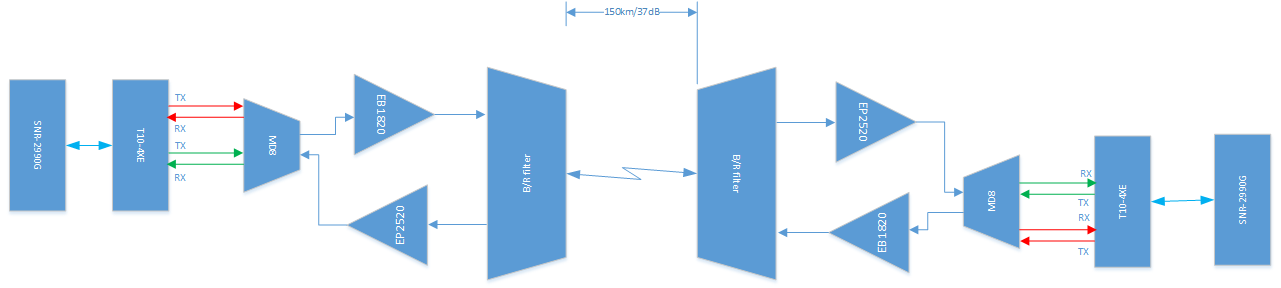

Итак, схема нашей сети выглядит следующим образом:

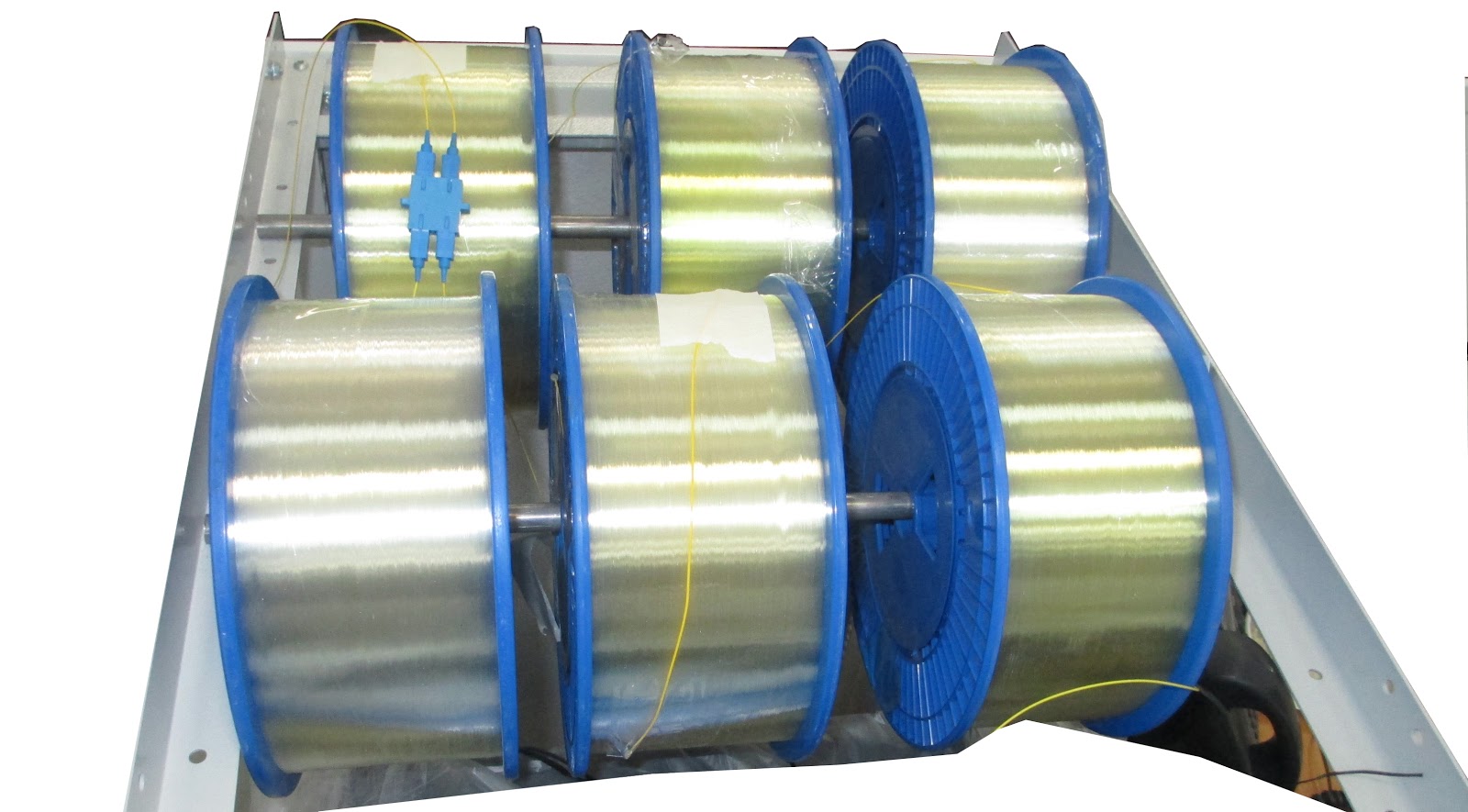

В качестве линии используем катушки с волокном G.652D: 6 штук по 25 км (т.е. всего 150км). Вот так выглядит наша трасса:
Оптическая линия

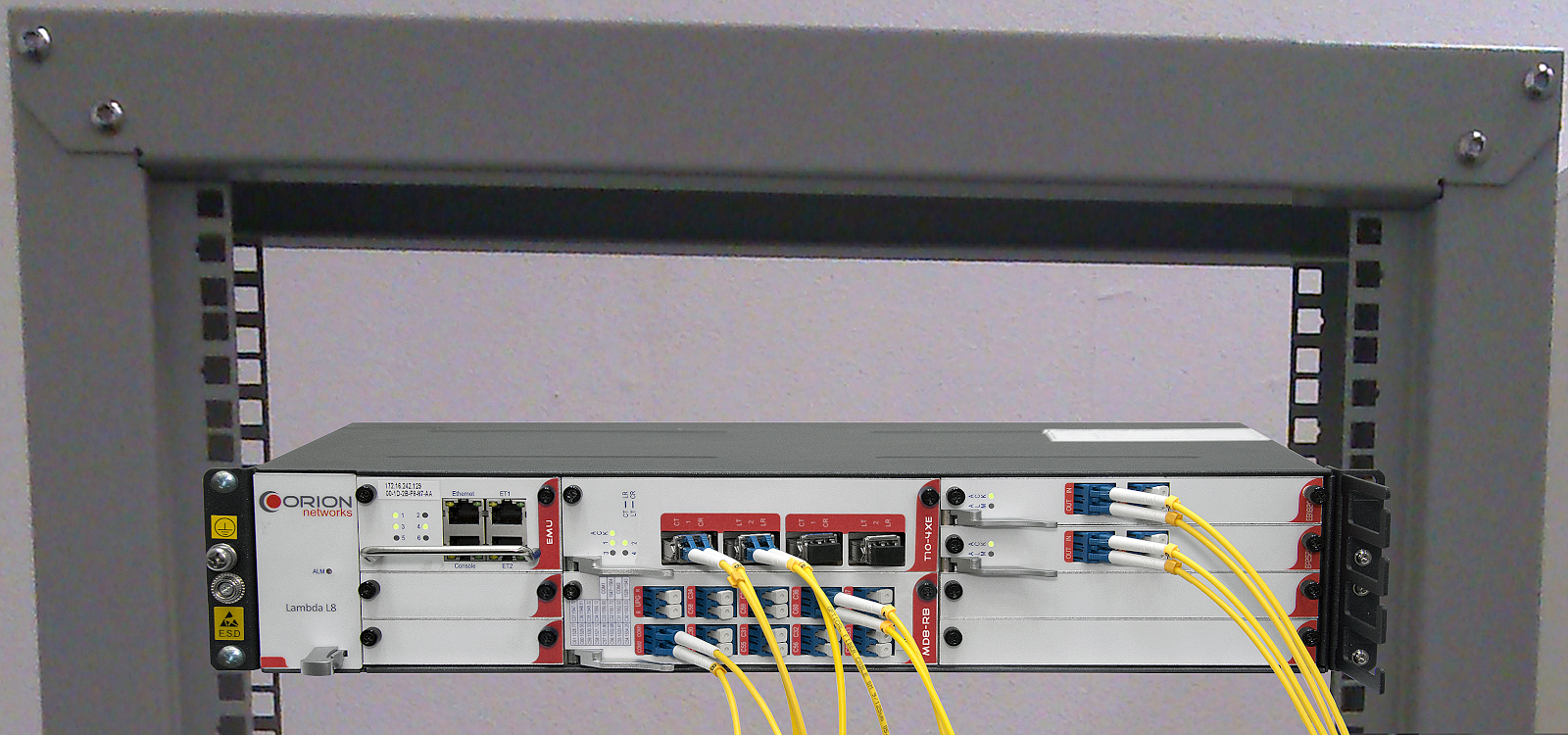

После сборки стенд выглядит следующим образом:
Посмотрим показатели на EDFA.
admin@ENM>show osp context internal 3
This Slot is a EDFA:
MCU/FPGA Version : 0B/0A
SN : 929418
Type : FGA
Temperature : 32.5 C
Working mode : AGC
Input power : -3.8 dBm
Output power : 14.2 dBm
Input power Th(L). : -29.0 dBm
Input power Th(H). : 30.0 dBm
Output power Th. : 2.0 dBm
Agc Gain : 18.0 dB
P01 current : 354.4 mA
P01 temperature : 25.7 C
admin@ENM>show osp context internal 4
This Slot is a EDFA:
MCU/FPGA Version : 0B/0A
SN : 928742
Type : FGA
Temperature : 30.7 C
Working mode : AGC
Input power : -22.9 dBm
Output power : 2.1 dBm
Input power Th(L). : -30.0 dBm
Input power Th(H). : 30.0 dBm
Output power Th. : 2.0 dBm
Agc Gain : 25.0 dB
P01 current : 67.2 mA
P01 temperature : 25.6 C
Таким образом, получается, что суммарное затухание в линии: 14.2 - (- 22.9) = 37,1дБ. Поскольку схема на 1 волокне, то с другой стороны показания ~ такие же.
На транспондере видим, что:
1 канал:
10G FEC Line module:
Temperature : 35.0 C
Temperature Up Th. : 90.0 C
Temperature Low Th. : -10.0 C
Tx Power : 1.020 dBm
Tx Power Up Th. : 5.209 dBm
Tx Power Low Th. : -3.000 dBm
Rx Power : -13.915 dBm
Rx Power Up Th. : -6.000 dBm
Rx Power Low Th. : -27.212 dBm
FEC Channel. : 0
FEC Work Mode. : 10GE LAN to OTU1E
FEC client. Speed : 10 GbE LAN at 10.3125 Gbps
FEC line. Speed : 10 GbE in OTU1e at 11.0491 Gbps
FEC Status : Enable
FEC Code : eFECI4
FEC LoopStatus : NA
FEC current performance data:
FEC Client Tx M1 errors : 0
FEC Client Tx B2 errors : 0
FEC Client Tx B1 errors : 0
FEC Lineside RX BIP-8 errors : 0
FEC Lineside BEI errors : 0
FEC Count of 1s corrected to 0s : 13
FEC Count of 0s corrected to 1s : 9
FEC Count of uncorrectable blocks: 0
FEC Count of received blocks : 0
Канал 2:
10G FEC Line module:
Temperature : 34.9 C
Temperature Up Th. : 90.0 C
Temperature Low Th. : -10.0 C
Tx Power : 1.489 dBm
Tx Power Up Th. : 5.209 dBm
Tx Power Low Th. : -3.000 dBm
Rx Power : -13.675 dBm
Rx Power Up Th. : -6.000 dBm
Rx Power Low Th. : -27.212 dBm
FEC Channel. : 1
FEC Work Mode. : 10GE LAN to OTU1E
FEC client. Speed : 10 GbE LAN at 10.3125 Gbps
FEC line. Speed : 10 GbE in OTU1e at 11.0491 Gbps
FEC Status : Enable
FEC Code : eFECI4
FEC LoopStatus : NA
FEC current performance data:
FEC Client Tx M1 errors : 0
FEC Client Tx B2 errors : 0
FEC Client Tx B1 errors : 0
FEC Lineside RX BIP-8 errors : 0
FEC Lineside BEI errors : 0
FEC Count of 1s corrected to 0s : 24
FEC Count of 0s corrected to 1s : 16
FEC Count of uncorrectable blocks: 0
FEC Count of received blocks : 0
Исходя из этих данных видим, что все возникшие в линии ошибки исправлены алгоритмами прямой коррекции ошибок (FEC). Посмотрим статистику на клиентских портах 10G-коммутатора:
SNR-S2990G-24TX#sh int ethernet 1/0/27
Interface brief:
Ethernet1/0/28 is up, line protocol is up
Ethernet1/0/28 is layer 2 port, alias name is (null), index is 28
Hardware is SFP+, address is f8-f0-82-74-12-9a
PVID is 1
MTU 1500 bytes, BW 10000 Kbit
Time since last status change:0w-0d-1h-17m-23s (4643110 seconds)
Encapsulation ARPA, Loopback not set
Auto-duplex, Auto-speed
FlowControl is off, MDI type is auto
Transceiver info:
SFP+ found in this port, manufactured by SNR, on Oct 19 2012.
Type is 10GBASE-LR. Serial number is AGA16424DE0.
Link length is 10 km for SMF Fiber.
Nominal bit rate is 10300 Mb/s.
Laser wavelength is 1310 nm.
Statistics:
5 minute input rate 8469901270 bits/sec, 16542764 packets/sec
5 minute output rate 8469808663 bits/sec, 16542572 packets/sec
The last 5 second input rate 8469901270 bits/sec, 16542764 packets/sec
The last 5 second output rate 8469808663 bits/sec, 16542572 packets/sec
Input packets statistics:
36074025973 input packets, 18469901208631 bytes, 0 no buffer
36074024057 unicast packets, 0 multicast packets, 1916 broadcast packets
0 input errors, 0 CRC, 0 frame alignment, 0 overrun, 0 ignored,
0 abort, 0 length error, 0 undersize 0 jabber, 0 fragments, 0 pause frame
Output packets statistics:
36074025973 input packets, 18469901208631 bytes, 0 no buffer
36074024056 unicast packets, 0 multicast packets, 1915 broadcast packets
0 output errors, 0 collisions, 0 late collisions, 0 pause frame
SNR-S2990G-24TX#sh int ethernet 1/0/28
Interface brief:
Ethernet1/0/28 is up, line protocol is up
Ethernet1/0/28 is layer 2 port, alias name is (null), index is 28
Hardware is SFP+, address is f8-f0-82-74-12-9a
PVID is 1
MTU 1500 bytes, BW 10000 Kbit
Time since last status change:0w-0d-1h-17m-23s (4643123 seconds)
Encapsulation ARPA, Loopback not set
Auto-duplex, Auto-speed
FlowControl is off, MDI type is auto
Transceiver info:
SFP+ found in this port, manufactured by SNR, on Oct 19 2012.
Type is 10GBASE-LR. Serial number is AGA16424DJK.
Link length is 10 km for SMF Fiber.
Nominal bit rate is 10300 Mb/s.
Laser wavelength is 1310 nm.
Statistics:
5 minute input rate 8469901209 bits/sec, 16542776 packets/sec
5 minute output rate 8469808716 bits/sec, 16542596 packets/sec
The last 5 second input rate 8469901209 bits/sec, 16542776 packets/sec
The last 5 second output rate 8469808716 bits/sec, 16542596 packets/sec
Input packets statistics:
36074025799 input packets, 18469901209086 bytes, 0 no buffer
36074024114 unicast packets, 0 multicast packets, 1685 broadcast packets
0 input errors, 0 CRC, 0 frame alignment, 0 overrun, 0 ignored,
0 abort, 0 length error, 0 undersize 0 jabber, 0 fragments, 0 pause frame
Output packets statistics:
34054187659 input packets, 17435744081408 bytes, 0 no buffer
34054186415 unicast packets, 0 multicast packets, 1244 broadcast packets
0 output errors, 0 collisions, 0 late collisions, 0 pause frame
Ошибки отсутствуют на всех каналах, линия работает стабильно.
В целом, данное оборудование оставляет весьма положительное впечатление, и при этом значительно ниже по стоимости аналогичных решений от других DWDM-производителей, что делает его весьма привлекательным в сегодняшнее непростое время. Убедиться в этом вы можете сами, протестировав Orion Lambda на своей оптической сети. Для этого пишите по адресу sales@nag.ru
